3min搭建Syslab App

应用类型：Syslab App应用
特征:

  • 应用 Errantia 组件库
  • 读取 Syslab 平台变量
  • Syslab 运行 app 代码
  • 可视化科学计算绘图

在我们开始之前​

我们将在这个教程开发一个简单的 绘制正弦和余弦曲线应用，你将在本节教程学到 Errantia 的基础知识、概念和部分优化技巧。
学习这些知识并不需要事先了解 Errantia、Web或Syslab App开发。
当你掌握这些知识之后，你应该可以快速高效地开发Syslab App应用。

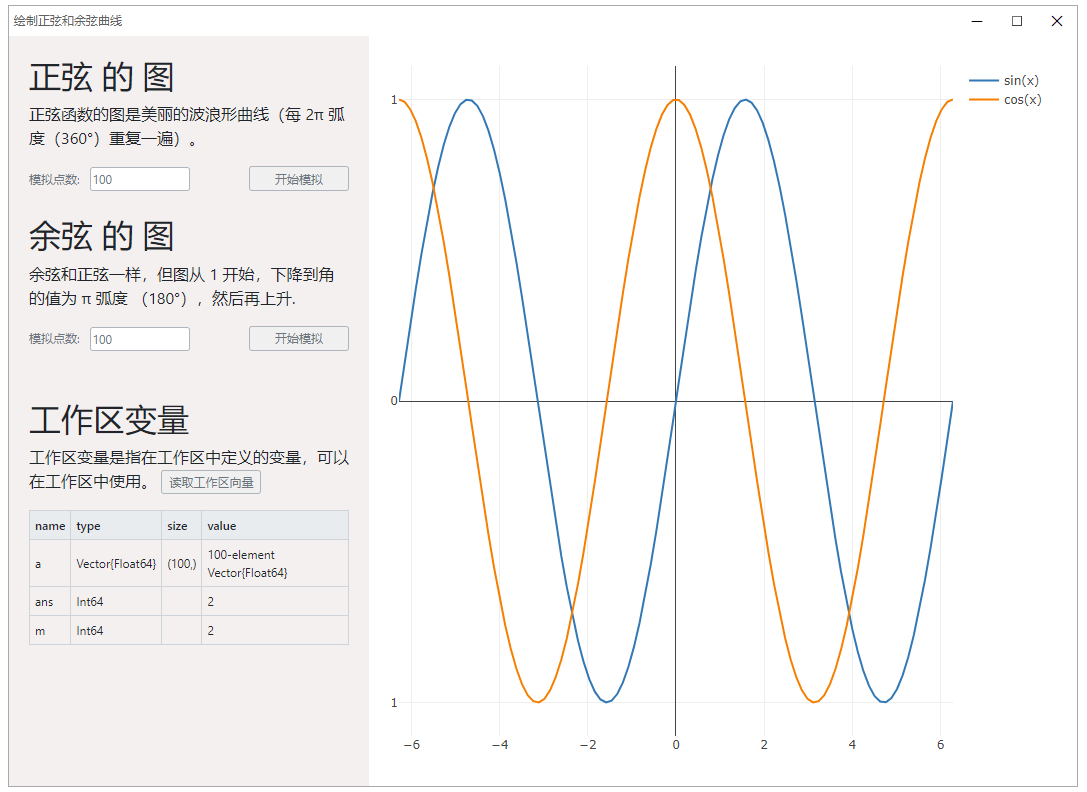

实现效果​

waveRes demo

实现步骤​

步骤一：创建正弦和余弦曲线应用项目​

step1：安装 Errantia CLI​

$ npm i create-errantia-app -g

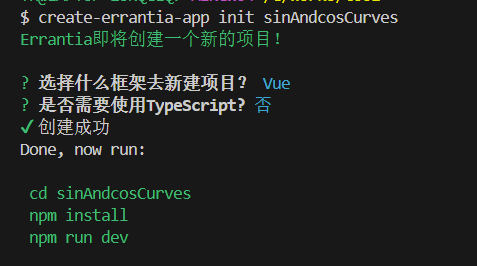

step2：创建正弦和余弦曲线应用​

$ create-errantia-app init sinAndcosCurves

waveRes demo
我们选择：vue + js 模板, 创建成功安装依赖并启动

$ cd sinAndcosCurves
$ yarn
$ yarn dev

步骤二：拆分模块开发​

step1：两栏主界面实现​

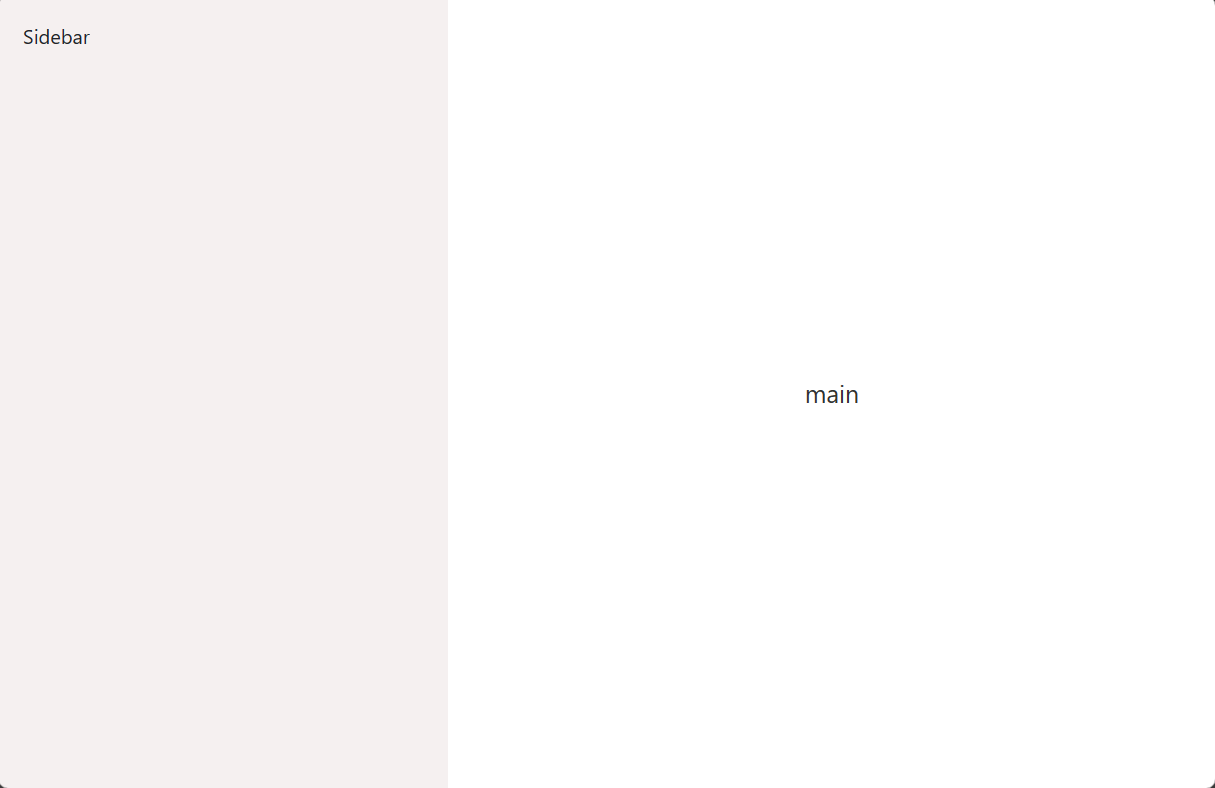

  1. 结果展示 layout demo
  2. 构建页面结构
代码
<template>
 <erLayout :outStyleHeader="{height:'0px'}" :outStyleLeftSidebar="{width:'360px', backgroundColor: '#f5f0f0' }">
    <template #leftSidebar>
      <div class="Sidebar">Sidebar</div>
    </template>
    <template #main>
      <div class="main">main</div>
    </template>
  </erLayout>
</template>
<script setup>
  import { erLayout } from 'errantia'
</script>
<style scoped>
  .Sidebar{
    padding: 20px;
  }
  .main{
    height: 100vh;
    padding: 20px;
    display: flex;
    justify-content: center;
    align-items: center;
    font-size: 20px;
    color: #333;
    background-color: white;
  }
</style>

step2：侧边栏模块实现​

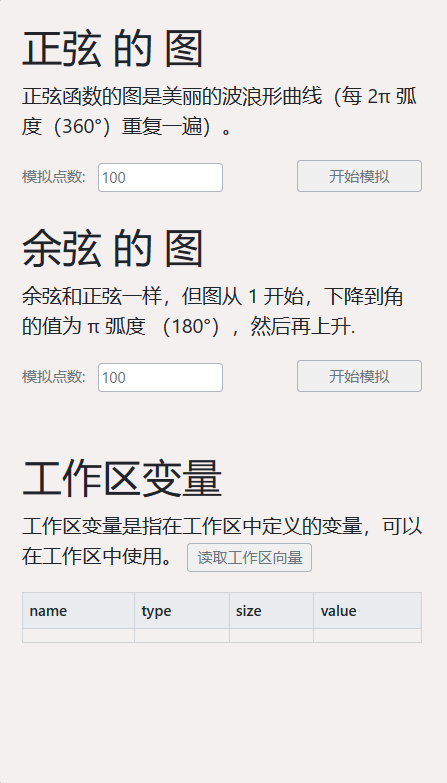

  1. 结果展示
    sinSide demo
  2. 构建页面结构
代码
<template>
   <template #leftSidebar>
    <div class="Sidebar">
      <h2>正弦 的 图</h2>
      <p>正弦函数的图是美丽的波浪形曲线（每 2π 弧度（360°）重复一遍）。</p>
      <erFlex justify="space-between">
        <erFormItem label="模拟点数:" >
          <erInput :val="rangeSin" @onChangeValue="rangeSin = $event" />
        </erFormItem>
        <erInput
          type="button"
          val="开始模拟"
          @Click="handleSimulateClick('sin')"
        />
      </erFlex>
      <br/>
      <h2>余弦 的 图</h2>
      <p>余弦和正弦一样，但图从 1 开始，下降到角的值为 π 弧度 （180°），然后再上升.</p>
      <erFlex justify="space-between">
        <erFormItem label="模拟点数:" >
          <erInput :val="range" @onChangeValue="range = $event" />
        </erFormItem>
        <erInput
          type="button"
          val="开始模拟"
          @Click="handleSimulateClick('cos')"
        />
      </erFlex>
      <br/>
      <br/>
      <h2>工作区变量</h2>
      <p>
        工作区变量是指在工作区中定义的变量，可以在工作区中使用。
        <erInput
          type="button"
          val="读取工作区向量"
          @Click="handGetWorkSpace"
        />
      </p>
      <div style="height: 200px; overflow-y: auto;">
        <erTable
          borders
          activeClickRow
          :outStyleHeader="{position: 'sticky', top: '0px'}"
          :columns="[
            {title: 'name', key: 'fullname'},
            {title: 'type', key: 'type'},
            {title: 'size', key: 'size'},
            {title: 'value', key: 'value'},
          ]"
          :dataSource="Variables"
        />
      </div>
    </div>
  </template>
</template>
<script setup>
  import { ref } from 'vue'
  import { erLayout, erPlot, erFormItem, erInput, erFlex, erTable } from 'errantia'
  import { onMounted } from 'vue';
  import { useConnectSyslabCenter } from './hooks/useConnectSyslabCenter';
  const { initFilePath, getSinCos, getWorkspaceVariables } = useConnectSyslabCenter()
  onMounted(async () => {
    await initFilePath()
  })
  const data = ref([])
  // 模拟cos点数
  const range = ref(100)
  // 模拟sin点数
  const rangeSin = ref(100)
  // 模拟点击事件
  const handleSimulateClick = async (type) => {
    let rangeVal = type === 'sin' ? rangeSin.value : range.value
    const res = await getSinCos(type, rangeVal)
    if(type === 'sin' && res.x && res.y){
      data.value[0].x = res.x
      data.value[0].y = res.y
    }
    if(type === 'cos' && res.x && res.y){
      data.value[1].x = res.x
      data.value[1].y = res.y
    }
  }
  // 工作区向量
  const Variables = ref([{}])
  // 获取工作区向量
  const handGetWorkSpace = async () => {
    const res = await getWorkspaceVariables()
    if(res && res.length){
      // 过滤掉canShow为false的变量
      let result = res.filter((item) => !!item.type)
      if(!result.length) result = [{}]
      Variables.value = result
    }
  }
</script>

step3：绘图模块实现​

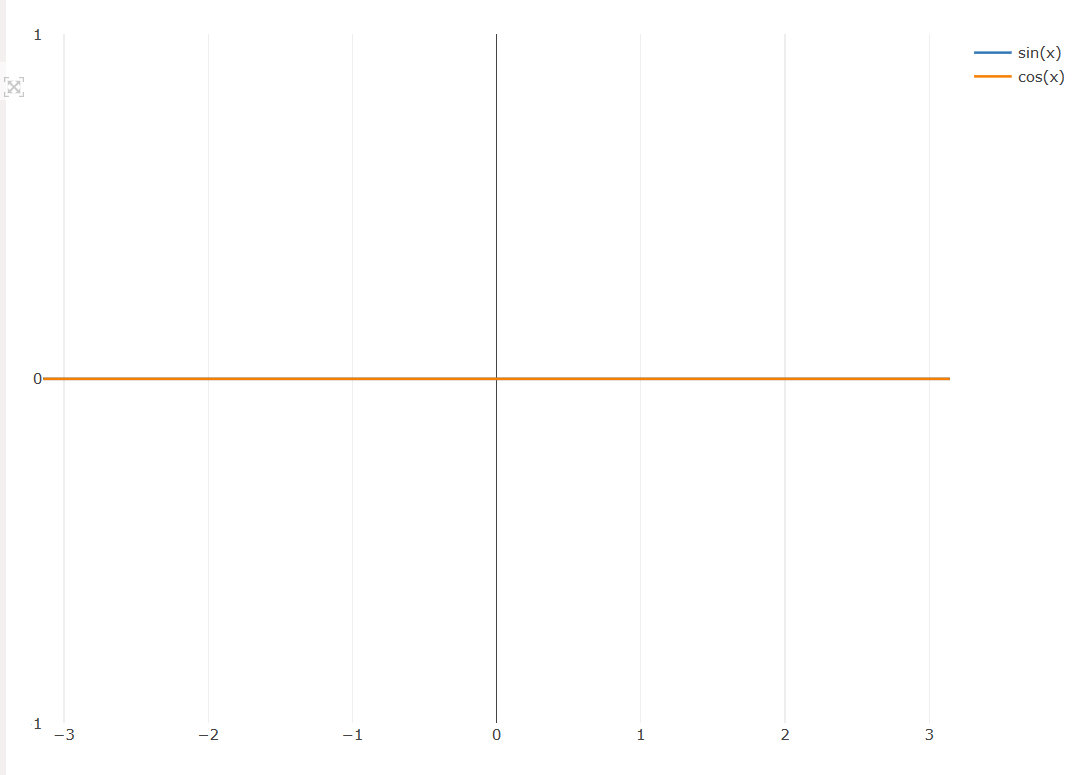

  1. 结果展示 plot demo
数据结构
// 图表数据
const x = [-Math.PI, -Math.PI / 2, 0, Math.PI / 2, Math.PI];
const y = [0, 0, 0, 0, 0];
const data = ref([
  {
    name: 'sin(x)',
    x: x,
    y: y,
    mode: 'lines',
    type: 'scatter'
  },
  {
    name: 'cos(x)',
    x: x,
    y: y,
    mode: 'lines',
    type: 'scatter'
  }
])
const layout = ref({
  xaxis: {
    zeroline: true,
    showline: false,
    mirror: false,
  },
  yaxis: {
    zeroline: true,
    showline: false,
    mirror: false,
    tickmode: 'linear', // 设置刻度模式为线性
    tick0: 0, // 设置刻度起始值
    dtick: 1, // 设置刻度间隔为 1
  }
})
  1. 构建页面结构
代码
<template>
  <erPlot
    :dataSource="data"
    :layout="layout"
  />
</template>

step4：Syslab 通信hooks实现​

1.通信hooks文件添加读取工作区变量和执行正余弦代码

代码
import { post } from '../request/connectBase'
import { ref } from 'vue'

// 传递给 Syslab 需要执行的Julia代码
const getSinCosJulia = (appFilePath, type, range) => {
  const func = type === 'sin' ? 'sin' : 'cos'
  return `
  let
      # 生成 x 值
      x = LinRange(-2π, 2π, ${range})
      # 计算正弦和余弦值
      y = ${func}.(x)
      ret = Dict("x" => x, "y" => y)
      using JSON
      output_text = JSON.json(ret)
      io = open("${appFilePath}","w")
      write(io,output_text)
      close(io)
  end
  `
}

// syslab读取临时文件路径
const appFilePath = ref('')
export const useConnectSyslabCenter = () => {

  // 初始化临时文件路径
  const initFilePath = async () => {
    let message = await post({
      key: 'filePath',
      command: 'getFilePath'
    })
    appFilePath.value = message.data?.value ?? ''
    return message.data ?? ''
  }

  // 模拟正余弦曲线
  const getSinCos = async (type, range) => {
    let message = await post({
      key: 'getSinCos',
      command: 'excute',
      code: getSinCosJulia(appFilePath.value, type, range),
      filePath: appFilePath.value
    })
    return message.data?.value ?? {}
  }

  // 获取工作区变量列表
  const getWorkspaceVariables = async () => {
    let message = await post({
      key: 'checkVar',
      command: 'getWorkspaceVariables',
      filePath: appFilePath.value,
    })
    return message.data?.value ?? {}
  }

  return {
    initFilePath,
    getSinCos,
    getWorkspaceVariables
  }
}

步骤三：组装模块合并​

完成演示​

downDev demo

全部代码​
代码
<script setup>
  import { ref } from 'vue'
  import { erLayout, erPlot, erFormItem, erInput, erFlex, erTable } from 'errantia'
  import { onMounted } from 'vue';
  import { useConnectSyslabCenter } from './hooks/useConnectSyslabCenter';

  const { initFilePath, getSinCos, getWorkspaceVariables } = useConnectSyslabCenter()
  onMounted(async () => {
    await initFilePath()
  })
  const x = [-Math.PI, -Math.PI / 2, 0, Math.PI / 2, Math.PI];
  const y = [0, 0, 0, 0, 0];

  const data = ref([
    {
      name: 'sin(x)',
      x: x,
      y: y,
      mode: 'lines',
      type: 'scatter'
    },
    {
      name: 'cos(x)',
      x: x,
      y: y,
      mode: 'lines',
      type: 'scatter'
    }
  ])
  const layout = ref({
    xaxis: {
      zeroline: true,
      showline: false,
      mirror: false,
    },
    yaxis: {
      zeroline: true,
      showline: false,
      mirror: false,
      tickmode: 'linear', // 设置刻度模式为线性
      tick0: 0, // 设置刻度起始值
      dtick: 1, // 设置刻度间隔为 1
    }
  })
  // 模拟cos点数
  const range = ref(100)
  // 模拟sin点数
  const rangeSin = ref(100)
  // 模拟点击事件
  const handleSimulateClick = async (type) => {
    let rangeVal = type === 'sin' ? rangeSin.value : range.value
    const res = await getSinCos(type, rangeVal)
    if(type === 'sin' && res.x && res.y){
      data.value[0].x = res.x
      data.value[0].y = res.y
    }
    if(type === 'cos' && res.x && res.y){
      data.value[1].x = res.x
      data.value[1].y = res.y
    }
  }
  // 工作区向量
  const Variables = ref([{}])
  // 获取工作区向量
  const handGetWorkSpace = async () => {
    const res = await getWorkspaceVariables()
    if(res && res.length){
      // 过滤掉canShow为false的变量
      let result = res.filter((item) => !!item.type)
      if(!result.length) result = [{}]
      Variables.value = result
    }
  }
</script>

<template>
    <erLayout :outStyleHeader="{height:'0px'}" :outStyleLeftSidebar="{width:'360px', backgroundColor: '#f5f0f0' }">
      <template #leftSidebar>
        <div class="Sidebar">
          <h2>正弦 的 图</h2>
          <p>正弦函数的图是美丽的波浪形曲线（每 2π 弧度（360°）重复一遍）。</p>
          <erFlex justify="space-between">
            <erFormItem label="模拟点数:" >
              <erInput :val="rangeSin" @onChangeValue="rangeSin = $event" />
            </erFormItem>
            <erInput
              type="button"
              val="开始模拟"
              @Click="handleSimulateClick('sin')"
            />
          </erFlex>
          <br/>
          <h2>余弦 的 图</h2>
          <p>余弦和正弦一样，但图从 1 开始，下降到角的值为 π 弧度 （180°），然后再上升.</p>
          <erFlex justify="space-between">
            <erFormItem label="模拟点数:" >
              <erInput :val="range" @onChangeValue="range = $event" />
            </erFormItem>
            <erInput
              type="button"
              val="开始模拟"
              @Click="handleSimulateClick('cos')"
            />
          </erFlex>
          <br/>
          <br/>
          <h2>工作区变量</h2>
          <p>
            工作区变量是指在工作区中定义的变量，可以在工作区中使用。
            <erInput
              type="button"
              val="读取工作区向量"
              @Click="handGetWorkSpace"
            />
          </p>

          <div style="height: 200px; overflow-y: auto;">
            <erTable
              borders
              activeClickRow
              :outStyleHeader="{position: 'sticky', top: '0px'}"
              :columns="[
                {title: 'name', key: 'fullname'},
                {title: 'type', key: 'type'},
                {title: 'size', key: 'size'},
                {title: 'value', key: 'value'},
              ]"
              :dataSource="Variables"
            />
          </div>
        </div>
      </template>
      <template #main>
        <div class="main">
          <erPlot
            :dataSource="data"
            :layout="layout"
          />
        </div>
      </template>
    </erLayout>
</template>

<style scoped>
  .Sidebar{
    padding: 20px;
  }
  .main{
    height: 100vh;
    padding: 20px;
    display: flex;
    justify-content: center;
    align-items: center;
    font-size: 20px;
    color: #333;
    background-color: white;
  }
</style>

步骤四: 上传Syslab​

  1. 编辑 Syslab App 启动命名和配置信息

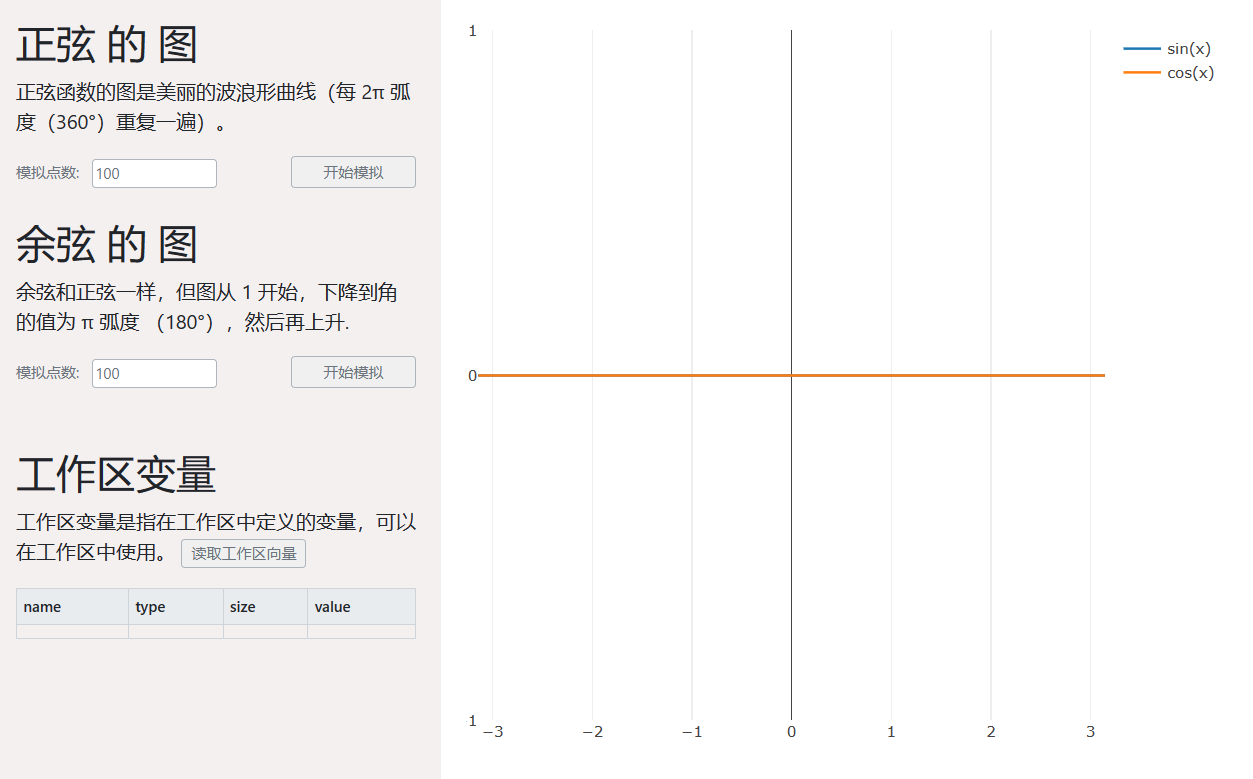

    downDev demo

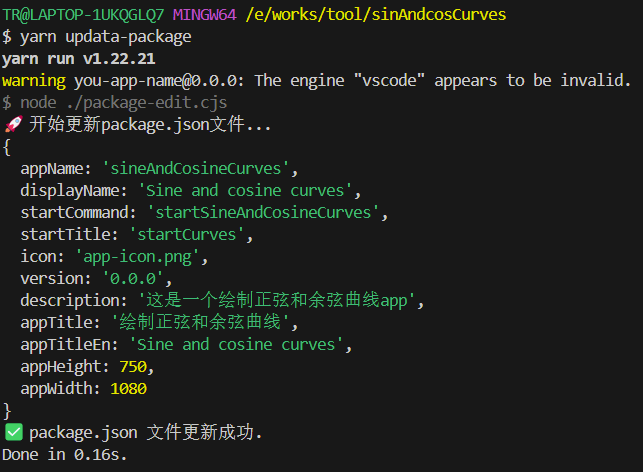

  • 同步配置信息
    $ yarn updata-package
    updata demo
  1. 打包上传并查看效果
  • 打包/更新dist文件目录
$ yarn build

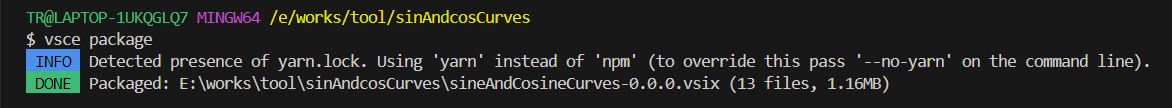

  • 打包为.vsix
$ vsce package

package demo

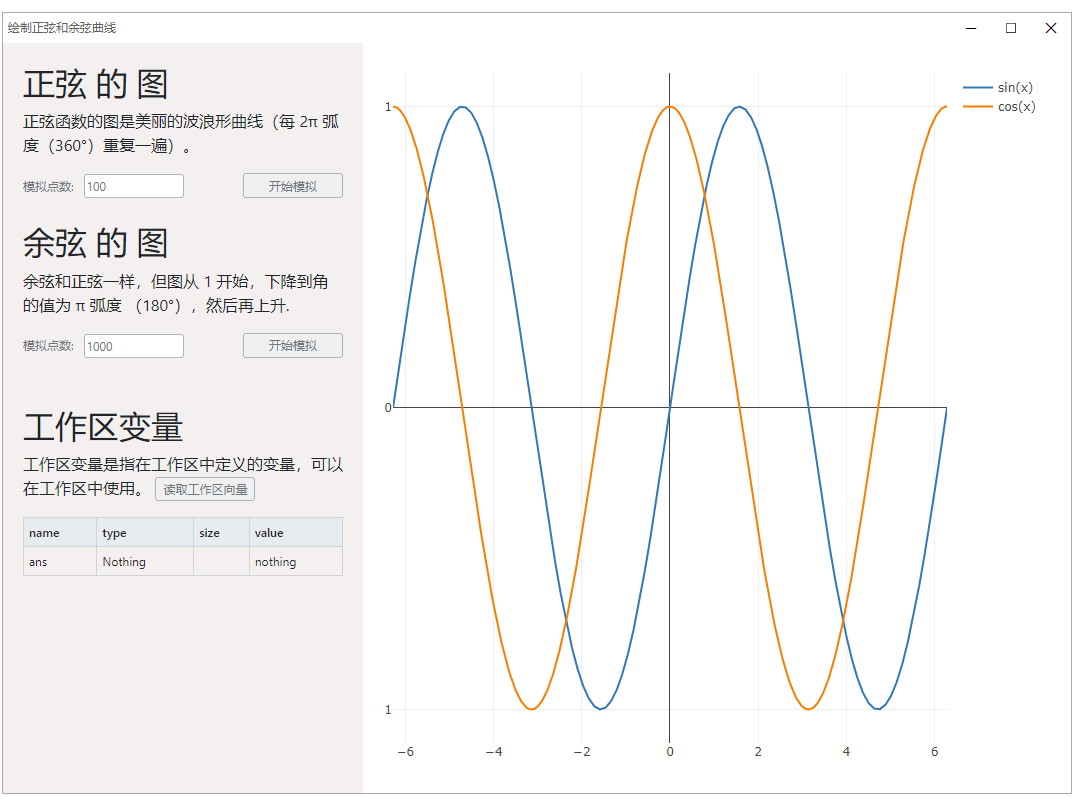

  • 上传 Syslab online 查看效果 effect demo
